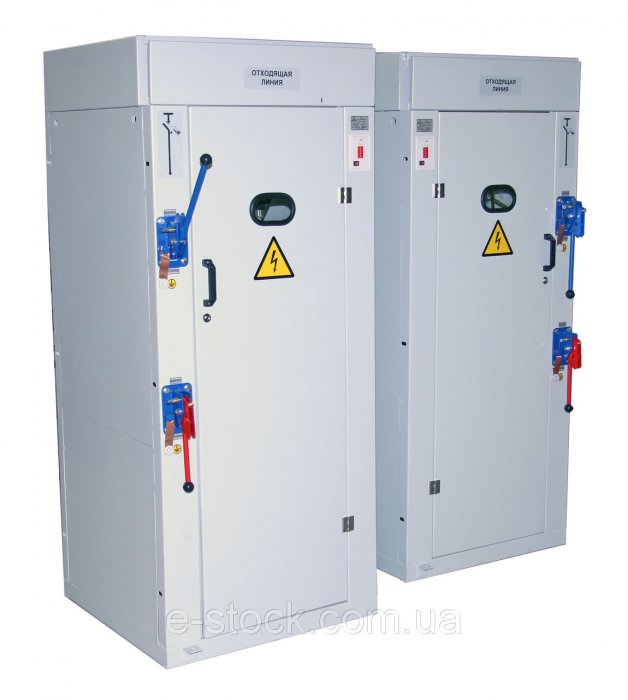

Ячейки КСО

Основным типом стационарных комплектных распределительных устройств являются камеры сборные одностороннего обслуживания. Ориентированы они на прием, трансформацию и распределение конечным потребителям электротехнической энергии переменного трехфазного тока частотой 50-60 Гц, средним напряжением 6(10) кВ в сетях с изолированной или заземленной нейтралью.

Применяются в основном для комплектования закрытых распредустройств в составе КТП городских электросетей, а также промышленных объектов, объектов сельского хозяйства, систем электрификации ж/д и судового транспорта.

Описание ячеек

Камера КСО имеет огромный выбор схемных решений и конструктивных исполнений. Любая модель может быть оборудована как для простых подстанций, так и подстанций с более сложными схемами распределения.

Шкаф изготавливается из жесткого металлического корпуса с применением заклепочно-болтовых соединений. Это обеспечивает прочность, коррозионную стойкость, локализацию аварии при возникновении дугового замыкания.

В середине располагается необходимая аппаратура главных цепей:

• масляные и вакуумные выключатели;
• различные разъединители;
• токовые трансформаторы;
• ручные выключатели нагрузки;
• шинные мосты;
• заземляющие устройства;
• трансформаторы собственных нужд;
• предохранители и другое электротехническое оборудование.

Во избежание ошибочных действий при обслуживании и ремонте шкафы оборудуются различными механическими блокировками. Согласно опросному листу и электрической схеме, полученной от заказчика, стандартную комплектацию можно видоизменять и дополнять.

Ячейка КСО разделена перегородками на несколько функциональных зон:

• Высоковольтный.
• Кабельный.
• Релейный.
• Шинный отсек.

Внутри отсеков располагаются аппараты в соответствии с главными схемами, а также светильники с лампами накаливания. Доступ в камеру происходит через фасадные двери. Для обеспечения видимости внутреннего состояния приборов и аппаратов на дверях предусмотрены смотровые окошки.

Преимущества КСО

Данная установка весьма компактна и не занимает большой площади. Среди прочих положительных сторон можно выделить:

• максимальную безопасность в эксплуатации, которая достигается за счет использования качественных и надежных комплектующих;
• малый расход электричества по цепям включения и отключения;
• легкость в обслуживании, которая достигается системой автоматической работы.

Наша компания «ЭлектроСтандарт» изготавливает и реализует электрораспределительные элементы различных серий и моделей. У нас вы сможете найти также большой выбор элементной базы вторичных цепей, в том числе микропроцессоры. Комплектация осуществляется согласно проектному решению или техническому заданию заказчика. При этом цена на камеру КСО остается приемлемой. Заказать и купить товар можно с доставкой в город Тамбов. Также мы сможем оказать дополнительные услуги, касающиеся монтажа и комплексного обслуживания.

Условия эксплуатации

Устройства эксплуатируются в условиях умеренного климата:

• наивысшая отметка над уровнем воды не должны превышать 1 000 м;
• атмосферный воздух от –25°С до +40°С;
• безопасные внешние условия, которые исключают агрессивные газы, пары, токопроводящую пыль, негативно влияющую на металл, изоляцию камер и мостов.

Изделия могут монтироваться в любых типах зданий, в том числе неотапливаемых объектах промышленной сферы и быть в активном состоянии продолжительное время при периодическом обслуживании.
