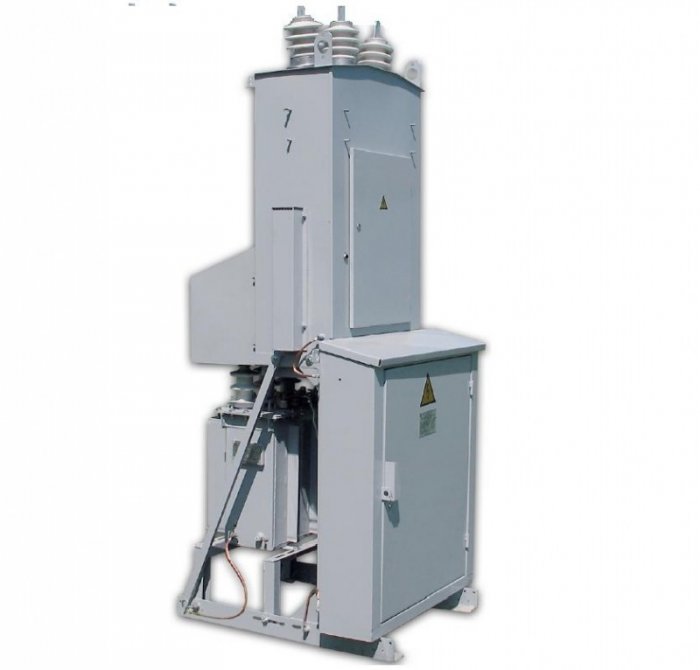

Мачтовые трансформаторные подстанции (КТПМ)

Распределительная терминальная мачтовая трансформаторная подстанция предназначена для приема трехфазного переменного тока частотой 50 Гц и напряжением 6 или 10 кВ от воздушных линий электропередач с целью дальнейшего его снижения до показателей 0,4 кВ и распределения на заземленные трансформатором нейтральные системы с кабельными или воздушными контактами.

Однотрансформаторные агрегаты наружной установки ограничены мощностью силового преобразователя до 250 кВА.

Подобные подстанции предназначены для использования в кольцевых системах и распределительных сетях. Они могут обеспечивать гражданское и промышленное использование, питая сельскохозяйственные и производственные объекты одинаковой мощности с аналогичными условиями электрической инфраструктуры.

Оснащение КТПМ

Мачтовая КТП разделена на три отсека:

• распределительный блок на высоковольтной стороне;
• силовой трансформатор масляного или сухого типа;
• низковольтный распределительный щит.

Воздушные высоковольтные входные линии подключаются через разъединитель с приводным механизмом и монтажной рамой, которая установлена непосредственно на высоковольтной опоре.

В комплектацию типового изделия входят следующие элементы:

• разъединитель;
• предохранитель;
• разрядники;
• рубильники;
• трансформатор тока и напряжения;
• реле;
• пускатель;
• фотореле;
• счетчик активной энергии;
• резистор;
• выключатель;
• лампа накаливания.

По желанию заказчика устройство может доукомплектовываться или видоизменяться. Стоимость изделия зависит от оснащения, мощности силового трансформатора, вида конструкции и сложности электрической схемы. Рассчитать предварительную стоимость проекта реального объекта помогут наши менеджеры, для типовых проектов цены представлены в нашем каталоге на сайте.

Столбовые КТП от «ЭлектроСтандарта»

Одним из базовых направлений деятельности компании ЭлектроСтандарт является производство нестандартных КТПМ по техническому заданию или индивидуальному запросу заказчика. Наш завод реализует трансформаторные подстанции различных конфигураций по типу и мощности.

У нас доступны следующие КТП мачтового типа:

• КТП М 25 с мощностью силового трансформатора 25 кВА;
• КТП М 40 с мощностью силового трансформатора 40 кВА;
• КТП М 63 с мощностью силового трансформатора 63 кВА;
• КТП М 100 с мощностью силового трансформатора 100 кВА;
• КТП М 160 с мощностью силового трансформатора 160 кВА;
• КТП М 250 с мощностью силового трансформатора 250 кВА.

Производство высоковольтного и низковольтного оборудования на заводе не ограничивается выпуском столбовых подстанций, а реализуется широким ассортиментным рядом КТП, БКТП, ЩО, ячеек КСО, реклоузеров и прочих агрегатов.

Сотрудничество с логистическими компаниями позволяет оперативно и надежно доставить установки по всей территории РФ, включая Тамбов. Наш штат сотрудников укомплектован высококвалифицированными электромонтажниками, которые гарантируют высокую скорость и безопасность установки изделий, а также проведение всех пусконаладочных мероприятий и замену кабеля. Поспешите оставить заявку уже сейчас.

Наименование продукции	Цена от с НДС
Мачтового типа, тупиковая, воздушный ввод, воздушный вывод (без разъединителя РЛНД, без разрядника РВО) с автоматами на отходящих линиях
КТП М 25/10(6)0,4	52 000 руб.
КТП М 40/10(6)0,4	52 000 руб.
КТП М 63/10(6)0,4	52 000 руб.
КТП М 100/10(6)0,4	52 000 руб.
КТП М 160/10(6)0,4	52 000 руб.
КТП М 250/10(6)0,4	52 000 руб.
