БКТП

Блочные трансформаторные подстанции являются одним из важнейших звеньев в системе электроснабжения любого крупного производственного предприятия, объекта жилищного и коммунального хозяйства.

БКТП выполняют несколько функций:

• потребление электрического тока, протекающего по высоковольтным трехфазным линиям электропередач номинальной частотой 50-60 Гц и напряжением 6 (10) кВ;
• преобразование тока в значения, приближенные к потребительским величинам, соответствующим показателям 0,4 кВ (380 В);
• распределение пониженного напряжения к потребителям, подключенным по радиальной или кольцевой схеме посредством кабельных сетей.

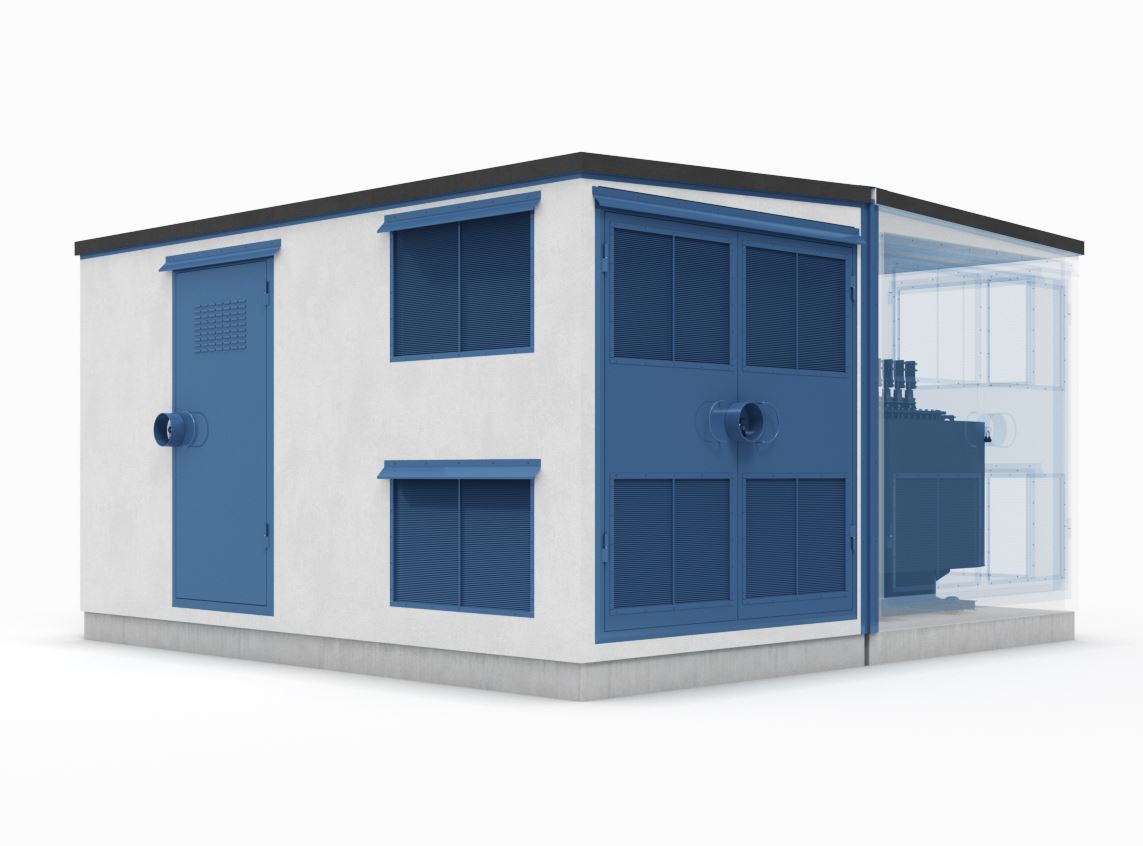

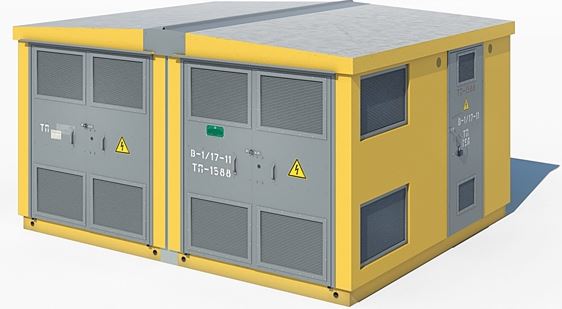

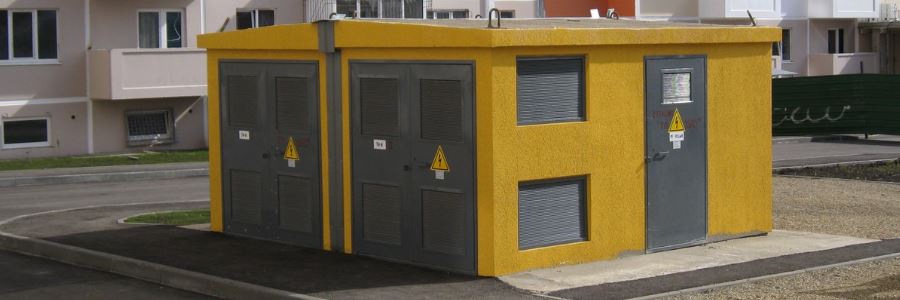

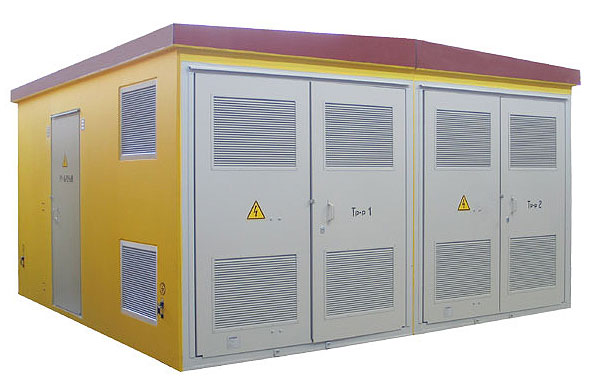

В отличие от КТП БКТП предназначены для монтирования исключительно в качестве отдельно стоящего здания, их внешняя оболочка изготавливается из железобетонной монолитной конструкции, внутри которой располагается электрооборудование.

Комплектация БКТП

Проектное оснащение блочно-модульного агрегата может быть типовым, то есть соответствовать определенному стандартному образцу, или индивидуальным – заказчик самостоятельно подбирает оборудование, исходя из потребностей и возлагаемых на установку функций.

Компания «ЭлектроСтандарт» оказывает помощь в проектировании и разработке особых проектов БКТП по индивидуальным схемам. Вам достаточно сформулировать задачу, а наши опытные инженеры самостоятельно произведут просчет комплектующих узлов и подберут наиболее оптимальный вариант оснащения.

В комплект поставки блочной подстанции входит:

• распределительное устройство на стороне высокого напряжения (РУВН);
• распределительное устройство на стороне низкого напряжения (РУНН);
• силовой трансформатор;
• шинопровод;
• железобетонный каркас;
• шкаф собственных нужд;
• ЗИП комплект;
• техническая документация.

По желанию заказчика БКТП могут быть оснащены дополнительными щитами учета электроэнергии, пожарной и охранной сигнализации, тепловой защиты и пр. Стоимость изделия зависит от окончательной комплектации. Цены на типовые проекты представлены в каталоге.

Условия транспортировки, хранения и эксплуатации

К месту установки трансформаторная подстанция в бетонной оболочке доставляется в полной заводской готовности и комплектации, исключением является силовой трансформатор. Он входит в комплект поставки, но транспортируется отдельно с целью безопасности.

Все блоки оснащаются элементами строповки для удобства осуществления погрузочно-разгрузочных мероприятий.

Согласно нормам условия хранения БКТП должны соответствовать условиям эксплуатации электросиловой установки, выполненной в климатическом исполнении У, УХЛ – умеренный или умеренно-холодный климат:

• температура воздуха в пределах от -60°С до +40°С;
• относительная влажность – до 100% при условии отсутствия конденсата;
• атмосферное давление – 86-106 кПа;
• высота монтажа – до 1 000 м над уровнем моря.

БКТП не предназначены для работы в условиях нестабильной сейсмической активности, при наличии в окружающей среде токопроводящей пыли и химически активных соединений, разрушающих изоляцию и обшивку устройств.

Наше предложение

В Тамбове купить БКТП можно в компании «ЭлектроСтандарт», специализирующейся на проектировании, разработке и производстве высоковольтного и низковольтного электротехнического оборудования. Также организация реализует широкий номенклатурный ряд КРУ, ЩО, ячеек КСО, КТП по типу и мощности, реклоузеров и подстанций открытого типа.

У нас можно заказать и дополнительные услуги – доставку и монтаж БКТП и других установок, замену кабеля, обслуживание и ввод в эксплуатацию агрегатов.
